Manyetik sensörler,(piston sensor) endüktif sensörler gibi LC osilasyon devresi, sinyal değerlendiricisi ve anahtarlama anfisi olmak üzere üç temel bölümden oluşmaktadır. Ayrıca yüksek manyetik geçirgenliği olan metal bir şerit barındırırlar. Bu metal şerit eddy akım kayıplarını kullanarak osilasyonu zayıflatır. Mıknatıs, sensöre yaklaştırıldığı zaman manyetik alan uygulanacağından, bu şerit manyetik olarak doyuma ulaşır. Osilasyon devresini zayıflatan eddy akımı kayıpları azalır ve osilasyon tekrar güçlenir. Endüktif sensörlerin aksine, manyetik sensörlerin güç tüketimi mıknatıs yaklaştırıldığında artar. Bilindiği üzere endüktif sensörlerde metal sensöre yaklaştırıldığında osilatör akımı azalır. Manyetik sensörlerde ise durum bunun tam tersidir. Bu nedenle algılama mesafesi endüktif sensörlerdeki gibi 2-20 mm gibi kısa olmayıp 5-120 mm mesafeye kadar çıkabilir mıknatıs kuvvetine göre. Bu teknolojinin avantajı, küçük sensör boyutları ile yüksek mesafelerde algılama yapılabilmesidir. Manyetik yaklaşım sensörlerini tetiklemek için kalıcı mıknatıslar kullanılır.
Manyetik sensör teknolojisi piston sensorü

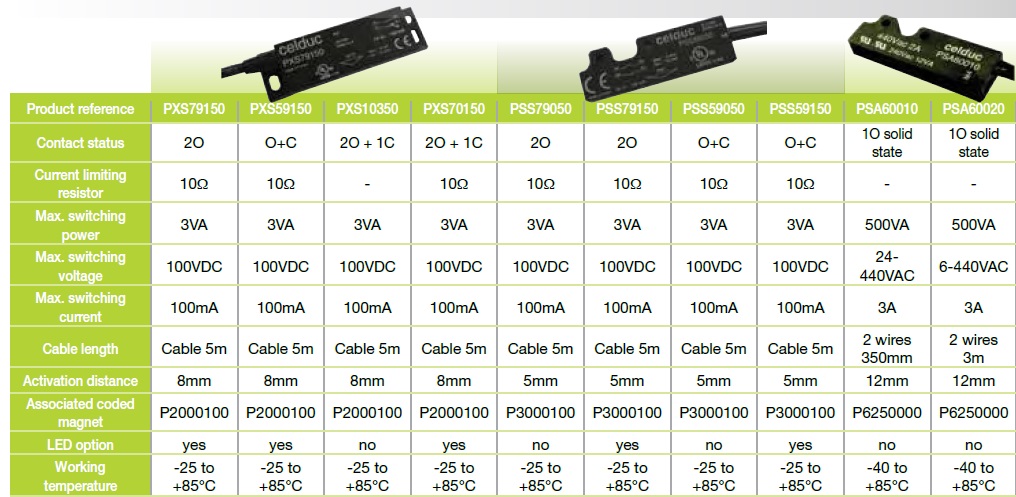

Manyetik sensörler çıkış tiplerine göre Reed ve elektronik olarak ikiye ayrılır( reed , pnp , npn , solid state out). Elektronik çıkışlı sensörler, uzun ömür, dayanım ve hızlı anahtarlama yeteneğine sahiptirler. Reed çıkışlı sensörler ise universal besleme ile çalışma avantajına sahiptir. Ancak dayanım, hız ve kullanım ömrü açısından dezavantajlıdır. Bu nedenle elektronik çıkışlı manyetik sensör kullanımı tercih edilmelidir. Elektronik tip sensörler npn ya da pnp gibi transistör çıkışlarına sahiptir. Reed tip sensörler ise sadece mekanik bir kuru kontak ile çıkış verirler.Celduc Türkiye
Uygulamalara göre manyetik sensör çeşitleri
Hem standart hem de zorlu şartlarda kullanılabilecek manyetik sensör çeşitleri bulunmaktadır. Örneğin kaynak ortamında kullanıma elverişli modeller ya da patlama tehlikesi olan ortamlarda kullanım için tasarlanmış EX (Namur çıkışlı) modeller biltek elektrik firmasında mevcuttur.
