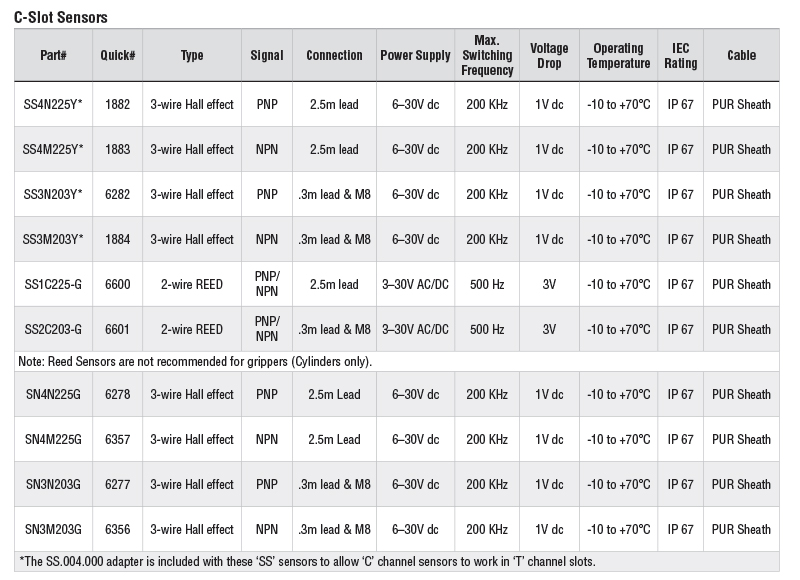

2,5 m kablo ile 90 °, 3 kablolu Hall etkisi sensörü

Güç Kaynağı: 6–30V dc

Çalışma Sıcaklığı: –10 ila 70C



Manyetik piston sensörlerinin (cylinder sensor ) çalışma prensibi manyetik sensörler ile aynıdır. Tek fark bu sensörlerin piston üzerinde çalışmak üzere tasarlamış olmalarıdır. Tabii ki piston içerisinde algılamanın bir parçası olan mıknatısın bulunması zorunludur. GimaticTürkiye

Piston hızı/hassasiyet Manyetik silindir sensörleri alüminyum, pirinç ve paslanmaz çelikten yapılmış pistonlara adapte edilebilirler.

5m/s piston hızına kadar sensörler sorunsuz olarak algılama yapabilirler. Pnömatik silindir sensörlerinin manyetik endüksiyonu 5 ve 25 mTesla aralığındadır.

3m Teslalık bir manyetik endüksiyon, sensörü tetiklemek için yeterlidir. Algılama mesafesi silindirin çap, kalınlık ve manyetik endüksiyonuna bağlı olarak 5 ile 20mm aralığındadır. Bu mesafenin algılama toleransı 1mm dir.

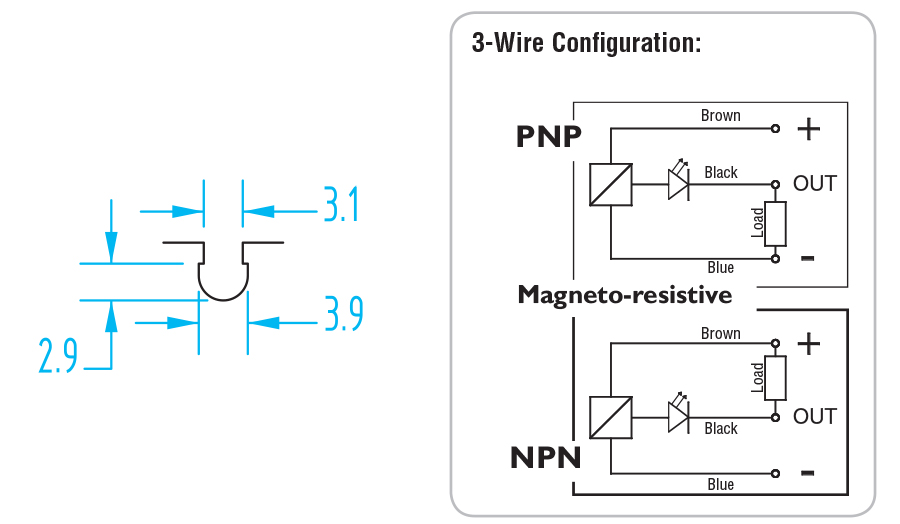

Manyetik piston  sensör’leri  üzerinde çalışacağı pnomatik silindir modeline bağlı olarak da (T slot , C slot ,4x4 ,ıso vb.) değişik tiplere sahiptir. Değişik tip silindirler için uygun montaj ayakları kullanarak adaptasyon yapılabilir.

Manyetik sensörler çıkış tiplerine göre Reed ve elektronik olarak ikiye ayrılır ( reed , pnp , npn , solid state out) °
