Elektriksel özellikleri
Çalışma gerilimi [V] 10...30 DC
Akım tüketimi [mA] < 10
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi maks. [ms] 30
Çıkışlar
Çıkış fonksiyonu normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 2,5
Yük akımı (Sürekli) DC [mA] 100
Anahtarlama frekansı DC [Hz] 10000
Elektriksel yapı PNP
Kısa devre koruması evet
Aşırı yük koruması evet
İzleme aralığı
Manyetik hassasiyet [mT] 2,8
Geçiş hızı [m/s] > 10
Doğruluk / sapma
Histerezis [mm] < 1,5
Tekrarlanabilirlik [mm] < 0,2
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...60
Koruma IP 65; IP 67
Testler / Onaylar
ATEX onaylı II 3D Ex tc IIIC T125°C Dc X
EMC
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 HF ışıması 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF iletilen 10 V
EN 55011 Sınıf B
MTTF [yıl] 3694
Özellikler
Mekanik özellikleri
Ağırlık [g] 52,2
Montaj gömülebilir montaj
Montaj şekli birleştirilmiş yivli sabitleme kelepçesi /altı köşeli soket , dairelerin genişliği 1.5
Silindir tipi T-slotlu silindirler; (adaptörler farklı silindirlere montaj için olanak sağlar)

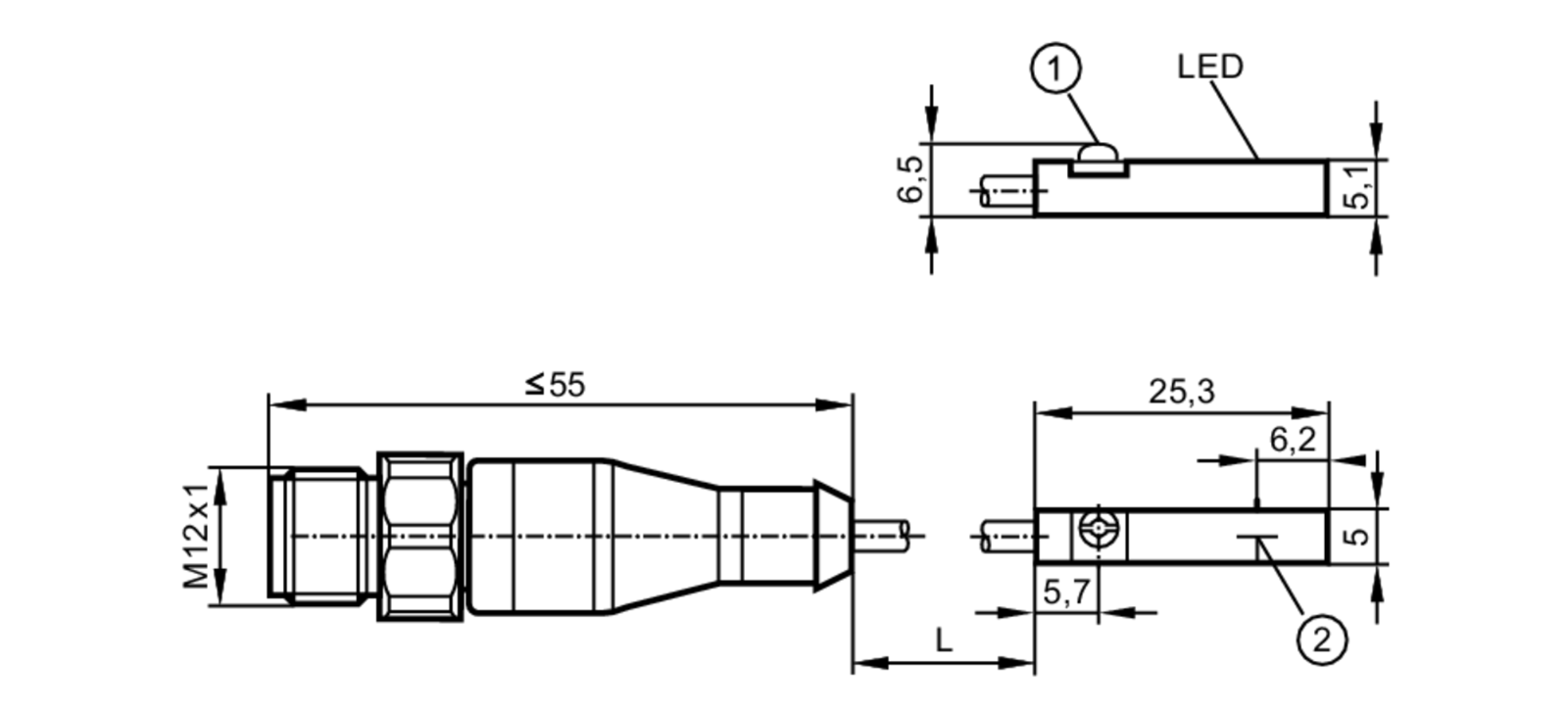

Boyutlar [mm] 25 x 5 x 6,5
Malzemeler PA; paslanmaz çelik
Somun malzemesi paslanmaz çelik
Gösterge / Kontroller
Gösterge
Anahtarlama durumu 1 x LED, sarı
Elektriksel bağlantı
Bağlantı fiş
Aksesuarlar
Aksesuarlar (içinde)
plastik yer tutucu: 1
kablo klipsi: 1
Koruma kılıfı: 1 x T-Nut, E12259
Açıklamalar
Paket miktarı 1 adet
Elektriksel bağlantı - fiş
Bağlantı Kablo: 0,3 m, PVC
Bağlantı Soketli: 1 x M12; Kilitleme: Altı köşeli somun, döndürülebilir, paslanmaz çelik
