İFM MR0123 MRT3021BBKOA/R/6,0M/ZH Reed kontaklı T-slot Piston Silindir Sensör
Elektriksel özellikleri
Çalışma gerilimi [V] 5...50 AC/DC; (İndüktif yükler (valf, kontaktör, vs.) için gerekli harici devre koruması.; cULus için "supply class 2")
Koruma sınıfı III
Ters kutuplama koruması hayır
Çıkışlar
Çıkış fonksiyonu normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 1
Maks. anahtarlama çıkışı gerilim düşmesi AC [V] 1
Yük akımı (Sürekli) AC [mA] 350
Yük akımı (Sürekli) DC [mA] 500
Anahtarlama frekansı AC [Hz] 1000
Anahtarlama frekansı DC [Hz] 1000
Maks. Anahtarlama gücü [W] 10
Elektriksel yapı PNP
Kısa devre koruması hayır
Aşırı yük koruması hayır
İzleme aralığı
Manyetik hassasiyet [mT] 2,1
Geçiş hızı [m/s] 10
Doğruluk / sapma
Histerezis [mm] 1
Tekrarlanabilirlik [mm] < 0,2
Tepki süresi
Maks. kapanma zamanı [ms] 0,1
Maks. zaman kazandırma sıçraması [ms] 0,6
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...70
Koruma IP 65; IP 67
Testler / Onaylar
EMC
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 HF ışıması 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF iletilen 10 V
EN 55011 Sınıf B
MTTF [yıl] 20385
UL onay numarası C004
Özellikler
Mekanik özellikleri
Ağırlık [g] 71,6
Montaj gömülebilir montaj
Silindir tipi T-slotlu silindirler
Boyutlar [mm] 30,5 x 5 x 6,5
Malzemeler PA; Bağlama kelepçesi: paslanmaz çelik
Gösterge / Kontroller
Gösterge
Anahtarlama durumu 1 x LED, sarı
Elektriksel bağlantı
Required protection IEC60127-2 Sheet 1 e göre minyatür sigorta; ≤ 0,75 A; hızlı işleyen; DC çalışma; ≤ 0,6 A; hızlı işleyen; AC çalışma
Aksesuarlar
Aksesuarlar (içinde)
plastik yer tutucu: 1
kablo klipsi: 1
Açıklamalar
Paket miktarı 1 adet
Elektriksel bağlantı
Bağlantı Kablo: 6 m, PUR; 3 x 0,14 mm²

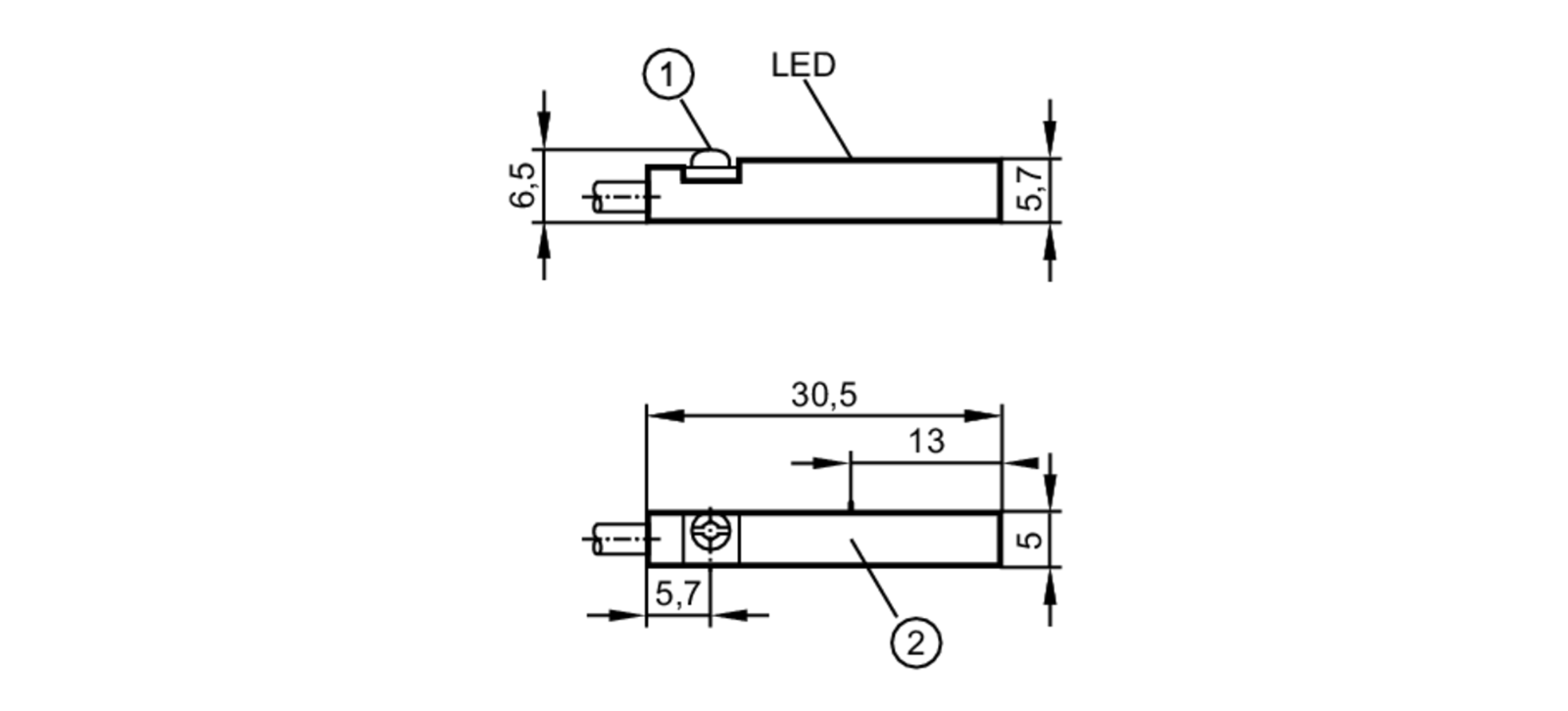

Ölçülü çizim
1 Bağlama kelepçesi birleştirilmiş slot/ altı köşeli soket kafası altıgen soket AF 1,5
2 Algılama yüzü
