İFM MR500A MRT2021-N/--/R/6,0M/-H/1G/1D Reed kontaklı T-slot Piston Silindir Sensör
Elektriksel özellikleri
Anahtarlama amfikatörüne bağlantı evet
Anahtarlama amplifikatörleri sertifikalı kendinden güvenli devrelerle maksimum değerler ile bağlantı: U = 15 V / I = 50 mA / P = 120 mW
Nominal gerilim DC [V] 8,2
Akım tüketimi [mA] Hedef tespit edilmedi: ≤ 1; Hedef tespit edildi: ≥ 2,2
Koruma sınıfı III
Çıkışlar
Çıkış fonksiyonu normalde açık
Elektriksel yapı NAMUR
İzleme aralığı
Manyetik hassasiyet [mT] 2,1
Geçiş hızı [m/s] 10
Doğruluk / sapma
Histerezis [mm] 1
Tekrarlanabilirlik [mm] < 0,2
Tepki süresi
Maks. kapanma zamanı [ms] 0,1
Maks. zaman kazandırma sıçraması [ms] 0,6
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...70
Koruma IP 65; IP 67
Testler / Onaylar
Onay BVS 09 ATEX E164; IECEx BVS 09.0065
ATEX onaylı II 1G Ex ia IIC T4 Ga
II 1D Ex ia IIIC T135°C Da
EMC
EN 61000-4-2 ESD - kV CD / 8 kV AD
EN 61000-4-3 HF ışıması 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF iletilen 10 V
EN 55011 emisyon Sınıf B
MTTF [yıl] 21140
Güvenlik sınıflandırması
Maks. dahili kapasitans [nF] 10
Maks. dahili indüktans [µH] 400
Özellikler
Mekanik özellikleri
Ağırlık [g] 91,8
Montaj gömülebilir montaj
Silindir tipi T-slotlu silindirler
Boyutlar [mm] 30,5 x 5 x 6,5
Malzemeler Gövde: PA; Bağlama kelepçesi: paslanmaz çelik
Gösterge / Kontroller
Gösterge
Anahtarlama durumu 1 x LED, sarı
Aksesuarlar
Aksesuarlar (içinde)
plastik yer tutucu: 1
kablo klipsi: 1
Açıklamalar
Açıklamalar
DC çalıştırmada ters polarite durumunda LED fonksiyonu yok.
Paket miktarı 1 adet
Elektriksel bağlantı
Bağlantı Kablo: 6 m, PVC; 2 x 0,14 mm²

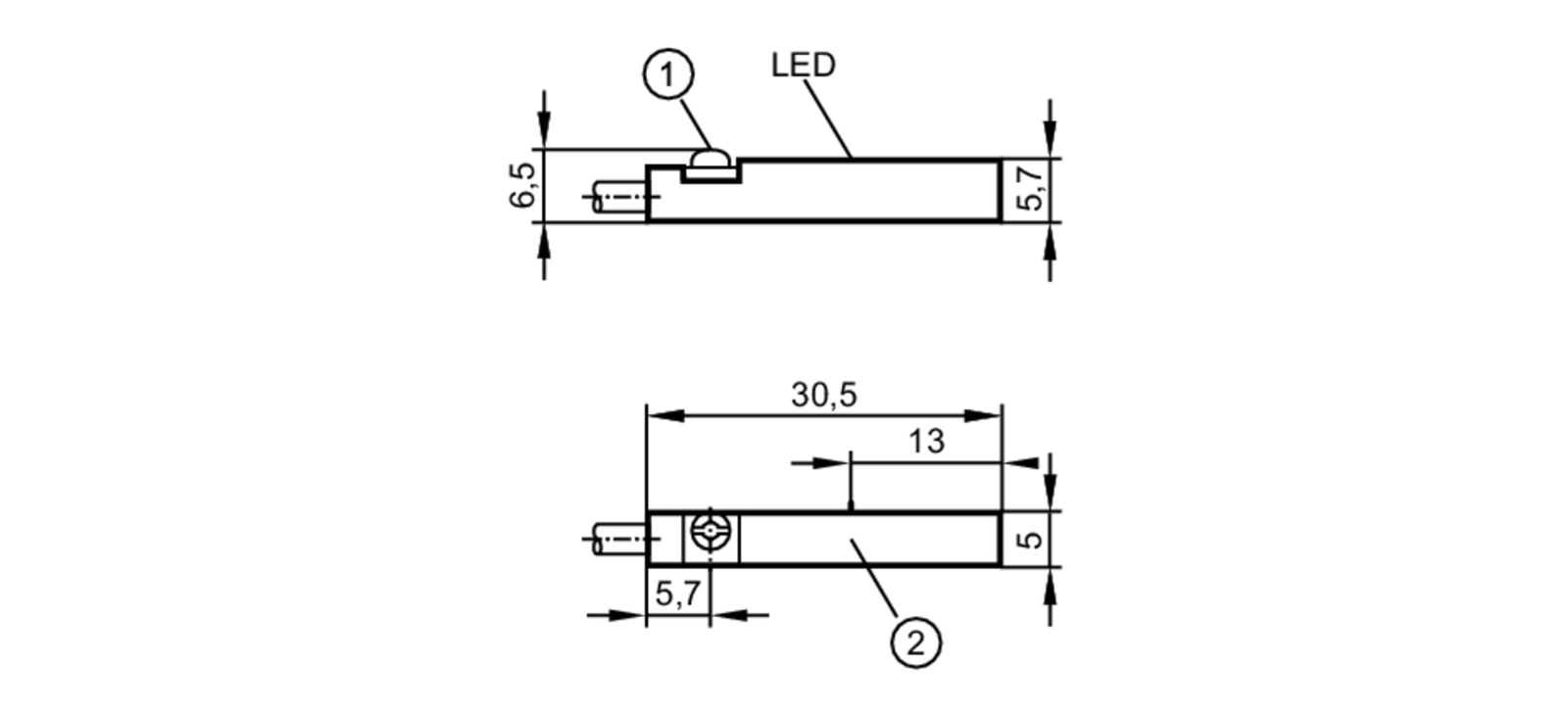

Ölçülü çizim
1 Bağlama kelepçesi birleştirilmiş slot/ altı köşeli soket kafası altıgen soket AF 1,5
2 Algılama yüzü
