Elektriksel özellikleri
Çalışma gerilimi [V] 5...120 AC/DC
Koruma sınıfı II
Ters kutuplama koruması evet
Çıkışlar
Çıkış fonksiyonu normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 5
Maks. anahtarlama çıkışı gerilim düşmesi AC [V] 5
Yük akımı (Sürekli) AC [mA] 100; (İndüktif yükler (valf, kontaktör, vs.) için gerekli harici devre koruması.)
Yük akımı (Sürekli) DC [mA] 100; (İndüktif yükler (valf, kontaktör, vs.) için gerekli harici devre koruması.)
Maks. Anahtarlama gücü [W] 10
Elektriksel yapı PNP/NPN
Kısa devre koruması hayır
Aşırı yük koruması hayır
İzleme aralığı
Manyetik hassasiyet [mT] 3,8
Geçiş hızı [m/s] 10
Doğruluk / sapma
Histerezis [mm] 1
Tekrarlanabilirlik [mm] -0,2...0,2
Tepki süresi
Maks. kapanma zamanı [ms] 0,1
Maks. zaman kazandırma sıçraması [ms] 0,6
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...70
Koruma IP 65; IP 67
Testler / Onaylar
EMC
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 HF ışıması 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 2 kV hattan hata, Ri: 2 Ohm
EN 61000-4-6 HF iletilen 10 V
EN 55011 Sınıf B
MTTF [yıl] 11302
UL onay numarası C004
Özellikler
Mekanik özellikleri
Ağırlık [g] 26,2
Montaj gömülebilir montaj
Silindir tipi T-slotlu silindirler
Boyutlar [mm] 30,5 x 5 x 6,5
Malzemeler PA; Bağlama kelepçesi: paslanmaz çelik
Gösterge / Kontroller
Gösterge
Anahtarlama durumu 1 x LED, sarı
Elektriksel bağlantı
Required protection IEC60127-2 Sheet 1 e göre minyatür sigorta; ≤ 0,175 A; hızlı işleyen
Aksesuarlar
Aksesuarlar (içinde)
plastik yer tutucu: 1
kablo klipsi: 1
Açıklamalar
Açıklamalar
DC çalıştırmada ters polarite durumunda LED fonksiyonu yok.
UL "supply class 2" kaynak gereklidir
Paket miktarı 1 adet
Elektriksel bağlantı
Bağlantı Kablo: 2 m, PUR; 2 x 0,14 mm²

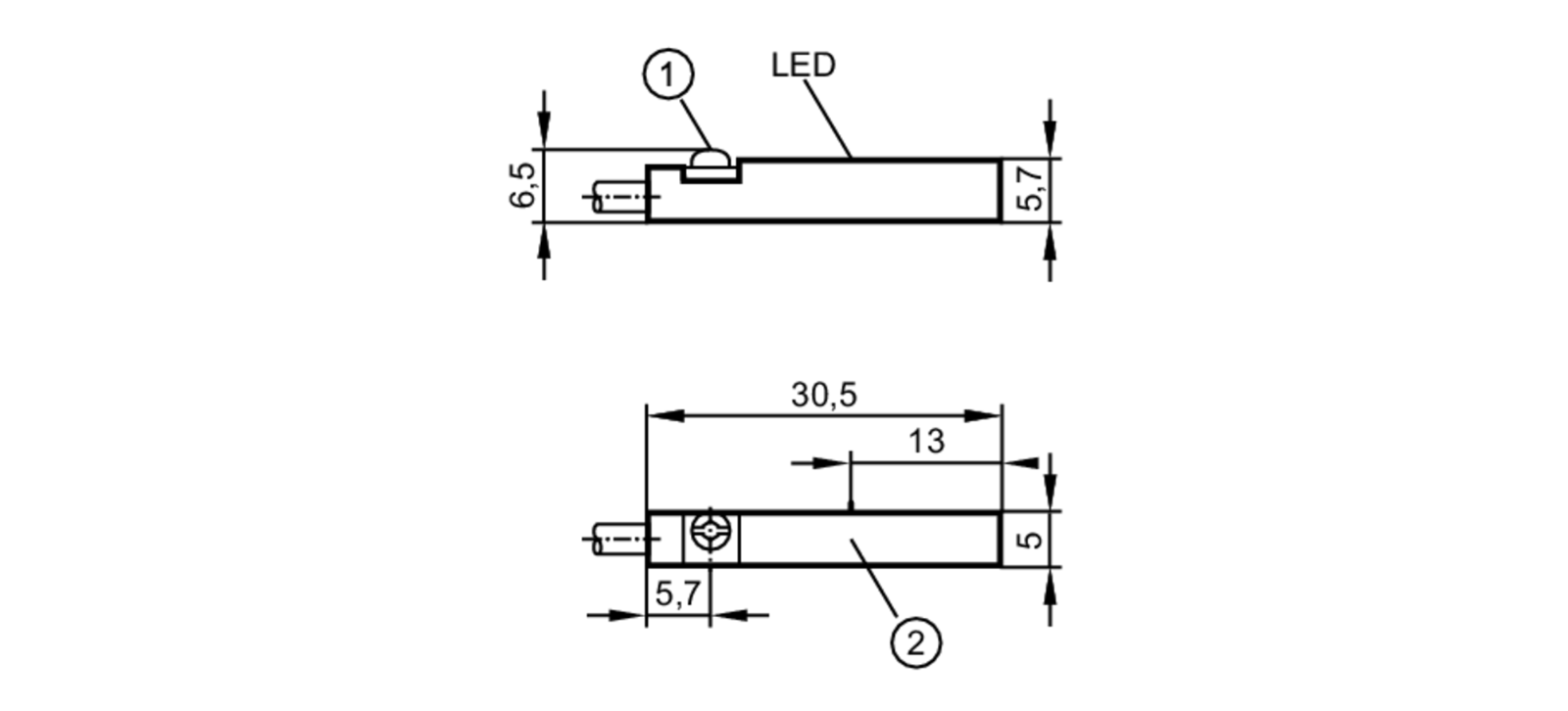

Ölçülü çizim
1 Bağlama kelepçesi birleştirilmiş slot/ altı köşeli soket kafası altıgen soket AF 1,5
2 Algılama yüzü
