Uygulama
Çalışma prensibi dıştan gelen alanları bastırma
Uygulama kaynak uygulamaları
Elektromanyetik alan korumalı evet
Elektriksel özellikleri
Çalışma gerilimi [V] 10...30 DC
Akım tüketimi [mA] < 10
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi maks. [ms] 300
Çıkışlar
Çıkış fonksiyonu normalde açık
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 2,5
Yük akımı (Sürekli) DC [mA] 100
Anahtarlama frekansı DC [Hz] 9
Elektriksel yapı PNP
Kısa devre koruması evet
Aşırı yük koruması evet
İzleme aralığı
Manyetik hassasiyet [mT] 2,8
Geçiş hızı [m/s] < 0,25
Doğruluk / sapma
Histerezis [mm] < 1,5
Tekrarlanabilirlik [mm] < 0,2
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...85
Koruma IP 65; IP 67
Testler / Onaylar
EMC
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 HF ışıması 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF iletilen 10 V
EN 55011 Sınıf B
Vibrasyon direnci
EN 60068-2-6 Fc (10...55 Hz) / 1 mm genlik, 5 dak. salınım süresi, eksen başına 30 dak. rezonans veya 55 Hz
Şok dayanımı
EN 60068-2-27 Ea 30 g 6 şok / 11 ms yarım sinüs (x, y, z)
MTTF [yıl] 1267
UL onay numarası C003
Özellikler
Mekanik özellikleri
Ağırlık [g] 23,6
Montaj gömülebilir montaj
Montaj şekli birleştirilmiş yivli sabitleme kelepçesi /altı köşeli soket , dairelerin genişliği 1.5
Silindir tipi T-slotlu silindirler
Boyutlar [mm] 25 x 5 x 6,5
Malzemeler Gövde: PA; Bağlama kelepçesi: paslanmaz çelik; Tırtırlı somun: PTFE kaplamalı; koruyucu boru: PTFE kaplamalı
Gösterge / Kontroller
Gösterge
Anahtarlama durumu 1 x LED, sarı
Elektriksel bağlantı
Bağlantı fiş
Aksesuarlar
Aksesuarlar (içinde)
plastik yer tutucu: 1
kablo klipsi: 1
Açıklamalar
Açıklamalar
besleme için cULus de "supply class 2" kaynak gerekir
Paket miktarı 1 adet
Elektriksel bağlantı - fiş
Bağlantı Kablo: 0,3 m, PUR; koruyucu boru
Bağlantı Soketli: 1 x M12; Kilitleme: Tırtırlı somun, döndürülebilir

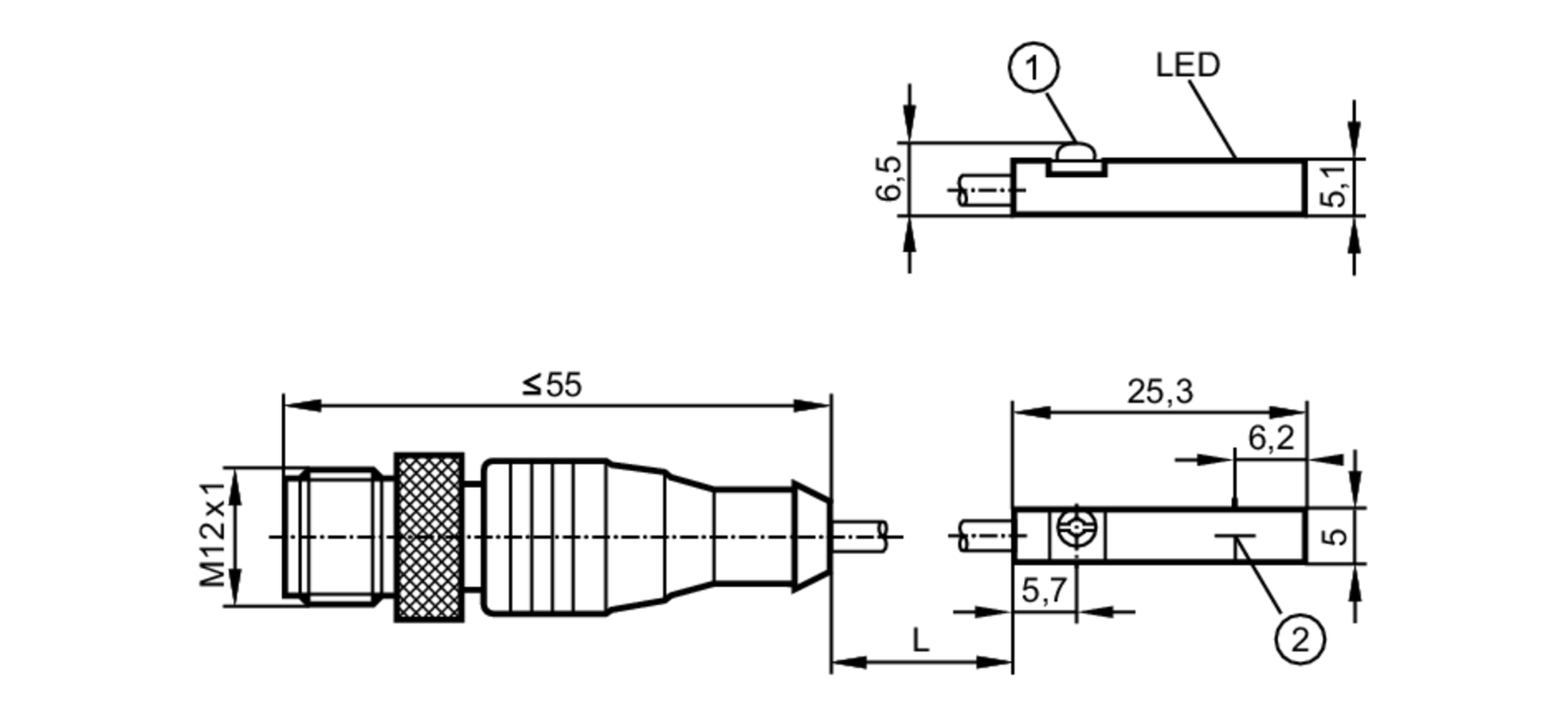

Ölçülü çizim
1 Bağlama kelepçesi
2 Algılama yüzü
