Boyutlar
Genişlik 35 mm
Yükseklik 35 mm
Derinlik 54,4 mm
Ortam şartları
Ortam sıcaklığı (çalışma) -40 °C ... 70 °C
Ortam sıcaklığı (stok/nakliye) -40 °C ... 85 °C
Bobin tarafı
Nominal giriş gerilimi UN 24 V DC

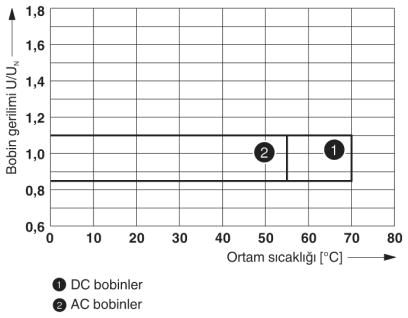

UN'ye ilişkin giriş gerilimi aralığı diyagrama bakın
UN'de tipik giriş akımı 60 mA
Tipik tepki süresi 18 ms
Tipik bırakma zamanı 20 ms
Koruma devresi Ters gerilim diyodu
Durum göstergesi Sarı LED
Nominal durum için güç kaybı 1,44 W
Kontak tipi 3 PDT
Şalter kontağı tipi Tek kontak
Kontak malzemesi AgNi
Maksimum anahtarlama gerilimi 250 V AC/DC
Minimum anahtarlama gerilimi 10 V (24 mA'da)
Min. anahtarlama akımı 10 mA (24 V)
Maksimum kalkış akımı 30 A (20 ms, N/O kontağı)
Sürekli sınır akımı 10 A
Kesme seviyesi (omik yük) maks. 240 W (24 V DC için)
124 W (48 V DC için)
108 W (60 V DC için)
52 W (110 V DC için)
48 W (220 V DC için)
2500 VA (250 V AC için)
Anahtarlama kapasitesi min. 0,24 W
DIN VDE 0660/IEC 60947'ye göre anahtarlama kapasitesi 2 A (24 V'de, DC13)
0,22 A (120 V'de, DC13)
0,11 A (250 V'de, DC13)
3 A (24 V'de, AC15)
3 A (120 V'de, AC15)
1,5 A (240 V, AC15'te)
